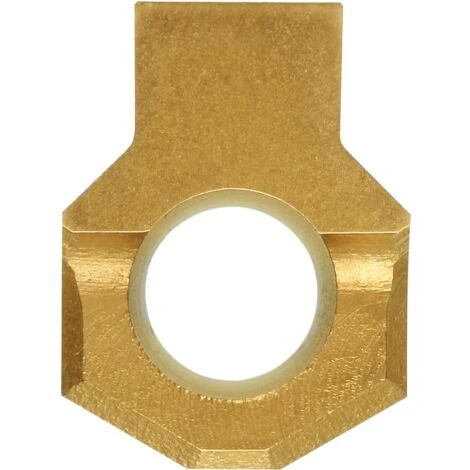

GARANT – Inserto Per Taglio Di Scanalature Con Smusso P9 TiN

DescrizioneEsecuzione:Con rivestimento in TIN.Adatto per la riaffilatura.Uso:Per la produzione delle scanalature a norma DIN 6885, DIN 138 e di fabbrica.Per larghezze della scanalatura con tolleranza JS9 utilizzare inserti per taglio con tolleranza H7.Nota:Misure speciali (larghezze scanalatura) disponibili su richiesta.Per i valori indicativi consultare il blocco informativo a pagina 802.Da una larghezza scanalatura di 16 mm sono indispensabili due passaggi. Il primo deve realizzare circa metà della larghezza della scanalatura (ad es. 10 mm su una larghezza totale di 18 mm). Per il primo passaggio si consiglia l’utilizzo di un inserto per taglio senza smusso (290370 – 290379), poiché sono possibili maggiori profondità delle scanalature.Dati tecnici per larghezza scanalatura m 5 mm Rivestimento TiN per precisione di accoppiamento P9 Larghezza dei taglienti w 4,988 mm Profondità scanalatura t 2,74 mm Spessore delle punte b 7 mm Smusso 0,2 mm × 45° Materiale da taglio HSS Tipo di prodotto Utensili stozzatori di cave e brocciatori di profili Codice articolo 290360 5 EAN / GTIN 4045197881298
